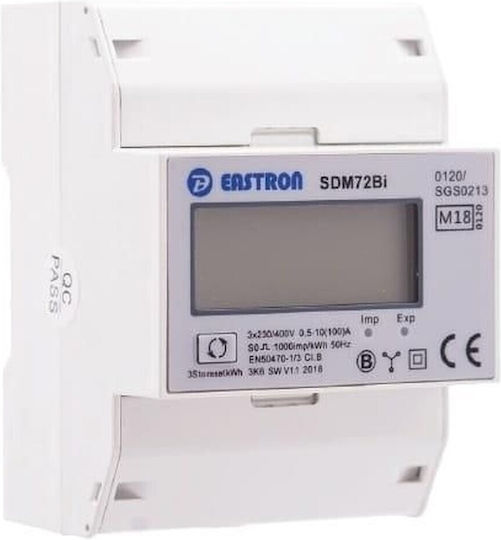

Τριφασικός μετρητής με οθόνη LCD για παρακολούθηση της κατανάλωσης ηλεκτρικής ενέργειας και περιγραφές ενέργειας σε τριφασικό δίκτυο, κατάλληλος για εμπορικές και βιομηχανικές εφαρμογές, ή συνολική μέτρηση ενεργούς ενέργειας (kWh) και ισχύος (W). Διαθέτει λειτουργία εισαγωγής/εξαγωγής kWh και W, καθιστώντας τον κατάλληλο για αμφίδρομη μέτρηση ανανεώσιμης ενέργειας. Ο μετρητής είναι εξοπλισμένος με λειτουργία επαναφοράς της ένδειξης. Το προϊόν συμμορφώνεται με την οδηγία της ΕΕ 2014/32/EU, γνωστή ως Οδηγία MID - Οδηγία Μετρητικών Οργάνων.

Χαρακτηριστικά:

• Κατασκευαστής: Eastron
• Σύμβολο προϊόντος: SDM72B
• Άριστη ποιότητα
• Συμπαγές βάρος και διαστάσεις της συσκευής
• Κατασκευασμένος και δοκιμασμένος σύμφωνα με διεθνή πρότυπα
• Υψηλή ακρίβεια μετρήσεων
• Μπορεί να χρησιμοποιηθεί σε φωτοβολταϊκές εγκαταστάσεις
• Καθαρή, οπίσθια φωτιζόμενη οθόνη LCD

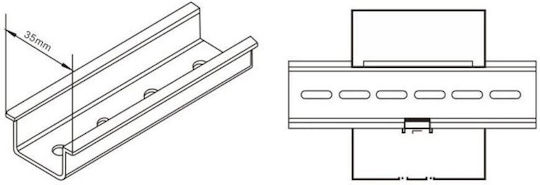

• Τοποθέτηση: 35 mm DIN rail

Συμμόρφωση με πρότυπα:

• EN50470-1: 2006
• EN50470-3: 2006
• MID Οδηγία 2014/32/EU

Η συσκευή φέρει σήμα συμμόρφωσης CE και αριθμό του αναγνωρισμένου φορέα (αριθμός πιστοποίησης 0120/SGS0213). Ένα επιπλέον μετρολογικό σήμα - το γράμμα M και τα δύο τελευταία ψηφία του έτους σε ορθογώνιο πλαίσιο - είναι μέρος της σήμανσης που δηλώνει ότι το μετρητικό όργανο έχει περάσει την αξιολόγηση συμμόρφωσης σύμφωνα με την οδηγία MID.

Τεχνικές παράμετροι:

• Ονομάζομενη τάση: 230 / 400V AC (3-phase)
• Λειτουργική τάση: 80% - 120% Un
• Αντοχή τάσης: AC 4kV - 1 min
• Αντοχή υπερτάσεων: 6kV - 1.2/50 μs
• Ρεύμα: 10A
• Μέγιστο ονομαστικό ρεύμα: 100A
• Ρεύμα εκκίνησης: 0.4% Ib
• Αντοχή υπερφόρτωσης: 30 Imax - 0.01s
• Λειτουργική συχνότητα: 50 Hz +/- 10%
• Κατανάλωση ενέργειας: 2W / 10VA / φάση
• Ένδειξη: 1000 παλμοί/kWh

Λειτουργικές παράμετροι:

• Ακρίβεια: κλάση 1
• Λειτουργική θερμοκρασία: -20°C / +55°C
• Θερμοκρασία αποθήκευσης: -40°C / +70°C
• Αναφορά θερμοκρασίας: +23°C +/- 2°C
• Λειτουργική υγρασία: 90%
• Υγρασία αποθήκευσης: 95%
• Χρόνος εκκίνησης: 10 δευτερόλεπτα
• Βαθμός προστασίας: IP51
• Μηχανικό περιβάλλον: M1
• Κλάση προστασίας: II

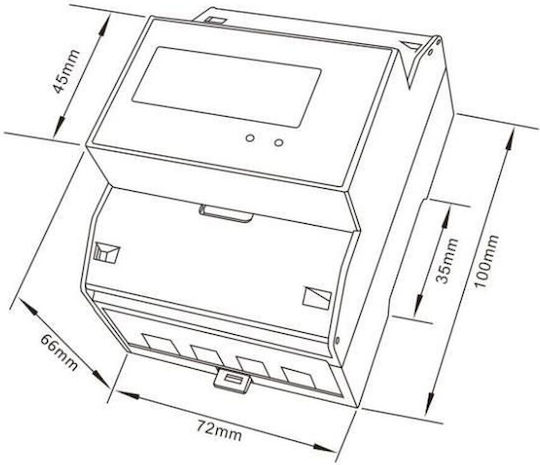

Διαστάσεις:

• Υψος: 100 mm
• Πλάτος: 72 mm
• Βάθος: 66 mm

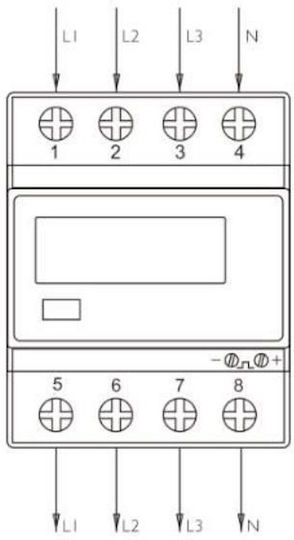

Σχέδιο καλωδίωσης:

• Τερματικός 1/5: L1 IN / OUT
• Τερματικός 2/6: L2 IN / OUT
• Τερματικός 3/7: L3 IN / OUT
• Τερματικός 4/8: Ουδέτερος

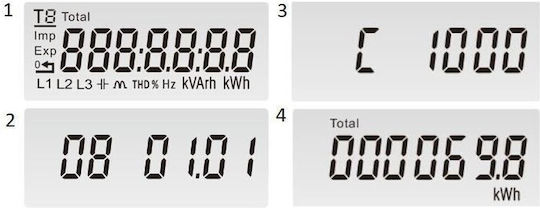

Ένδειξη:

• Οθόνη ελέγχου
• Έκδοση λογισμικού
• Αριθμός παλμών ανά kWh
• Κατανάλωση ενεργής ενέργειας
