Ρελέ Ράγας DX3 Series P 310 με προστασία από υπερρεύματα

Τα ρελέ P 310 συνδυάζουν τις λειτουργίες ενός προστατευτικού διακόπτη υπολειμματικού ρεύματος με έναν διακόπτη υπερρεύματος, παρέχοντας προστασία από ηλεκτροπληξία, βραχυκύκλωμα και υπερφορτώσεις. Η ενσωμάτωση δύο λειτουργιών σε μία συσκευή επιτρέπει καλύτερη αξιοποίηση του διαθέσιμου χώρου στον πίνακα διανομής.

Όλοι οι διακόπτες P 310 της σειράς DX3 είναι εξοπλισμένοι με πλήκτρο δοκιμής για την επαλήθευση της σωστής λειτουργίας τους. Οι συσκευές της σειράς DX3 είναι συμβατές με το σύστημα βέλτιστης ενεργειακής διανομής HX3 έως 125 A, το οποίο επιτρέπει ασύρματη σύνδεση με την ηλεκτρική εγκατάσταση.

Οι προστατευτικές συσκευές της σειράς DX3 λειτουργούν με όλους τους βοηθητικούς εξοπλισμούς (βοηθητικές και σήμανσης επαφές, απελευθέρωση υποτάσης και επανατάσης, απομακρυσμένους μηχανισμούς, κ.ά.).

Οι συσκευές της σειράς P 310 είναι διαθέσιμες με ονομαστικές ρεύματα από 6 έως 40 A και υπολειμματικά ρεύματα από 10 έως 300 mA. Ικανότητα βραχυκυκλώματος: 6000 A ή 10000 A (IEC/EN 61009-1). Διαθέσιμα χαρακτηριστικά χρόνου-ρεύματος: B και C. Τύποι: AC και A. Ονομαστικά ρεύματα από 6 έως 40 A. Ονομαστικά υπολειμματικά ρεύματα: 10 mA, 30 mA, και 300 mA.

• Δίπολος (P 312 DX3)
• Τετράπολος (P 314 DX3)

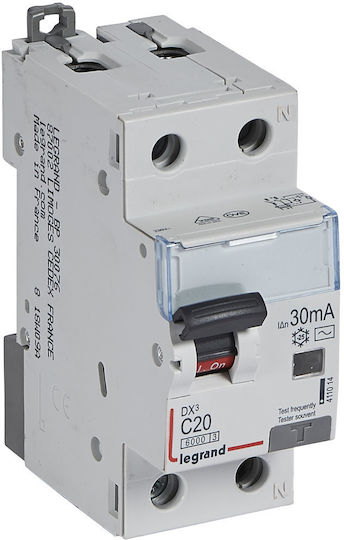

Διακόπτες υπολειμματικού ρεύματος P310 με προστασία από υπερρεύματα, μονοφασικοί P312, χαρακτηριστικό C, τύπος AC.

• Ονομαστική τάση: V~
• Μονοθέτης: TH35
• Ονομαστικό ρεύμα: 20 A
• Αριθμός πόλων: 2
• Πλάτος σε μονάδες 17.5 mm: 2
• Ονομαστικό υπολειμματικό ρεύμα: 30 mA
• Χαρακτηριστικό τύπου: C
• Έκδοση: AC
• Αντοχή σε ρεύμα αιχμής (8/20 µs): 250 A
