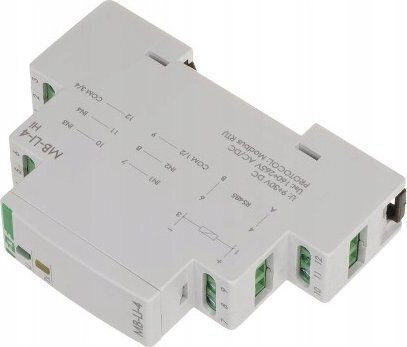

Μετρητής παλμών τεσσάρων καναλιών F&F MAX-MB-LI-4HI, είσοδοι 160-265V AC/DC, Έξοδος Modbus RTU RC-485 για δίαυλο DINO.

Ο μετρητής παλμών 4 καναλιών χρησιμοποιείται για τη μέτρηση σήμάτων AC/DC που παράγονται από εξωτερικές συσκευές, προκειμένου να προσδιοριστεί ο αριθμός των κύκλων εργασίας που εκτελούνται και η ανταλλαγή δεδομένων μέσω της θύρας RS-485 σύμφωνα με το πρωτόκολλο MODBUS RTU.

• 4 είσοδοι μετρητή ανεξάρτητων μετρητών προσαρμοσμένη για να λειτουργεί με σήματα AC/DC.
• Ρύθμιση συντελεστή σημάτων (τιμή κινητής υποδιαστολής).
• Κλιμακούμενη τιμή (αριθμός παλμών × συντελεστής).
• Επιλογή ενεργοποίησης κατάστασης 1: υψηλή ή χαμηλή στάθμη τάσης.
• Επιλογή της ακμής παλμού εισόδου (ανερχόμενη ή πτώση).
• Φίλτρο συχνότητας που επιτρέπει τον περιορισμό της μέγιστης συχνότητας των καταμετρημένων παλμών.
• Λειτουργία ψηφιακής εισόδου.

Η μονάδα MB-LI-4 είναι ένας μονόδρομος μετρητής 4 καναλιών. Κάθε κανάλι είναι ανεξάρτητο και μετράει παλμούς ανάλογα με τις μεμονωμένες ρυθμίσεις. Τα αποτελέσματα παρουσιάζονται με τη μορφή του αριθμού των παλμών και της κλιμακούμενης τιμής στην περιοχή από 0 έως ~4,29 δισεκατομμύρια.

Η μονάδα διαθέτει διαμορφώσιμες επιλογές για μέτρηση παλμών με χαμηλό (0V) ή υψηλό (V+) σήμα και ανερχόμενη ή καθοδική άκρη.

Η ανάγνωση των καταμετρημένων τιμών παλμών, των κλιμακούμενων τιμών και η ρύθμιση όλων των παραμέτρων μέτρησης, επικοινωνίας και ανταλλαγής δεδομένων πραγματοποιείται μέσω της θύρας RS-485 χρησιμοποιώντας το πρωτόκολλο επικοινωνίας MODBUS RTU.

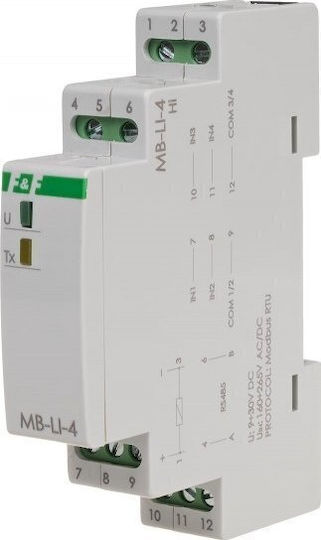

Η ενεργοποίηση της τάσης τροφοδοσίας σηματοδοτείται από το πράσινο U LED. Η σωστή ανταλλαγή δεδομένων μεταξύ της μονάδας και της δεύτερης συσκευής σηματοδοτείται από το κίτρινο LED Tx.
