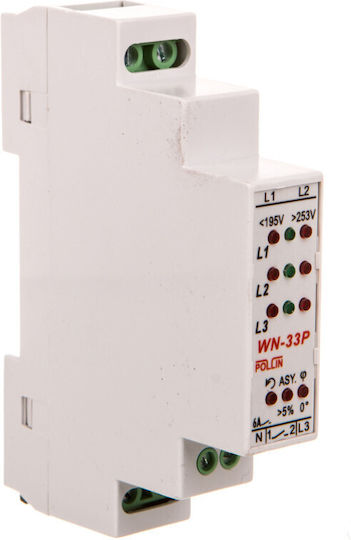

Ένδειξη τάσης τροφοδοσίας LED μέτρησης 3 x 400V με επαφή 1Z 6A 250V AC (WN-33P). Το περίβλημα 1 μονάδας (17,5 mm) περιλαμβάνει μια συσκευή που σηματοδοτεί την παρουσία ή την απουσία μεμονωμένων φάσεων και παρέχει πληροφορίες σχετικά με την κατάσταση του τριφασικού δικτύου.

• Παρουσία σωστής τάσης (-15% ÷ +10%): η μέση πράσινη δίοδος ανάβει.
• Λείπει φάση: η αντίστοιχη πράσινη δίοδος σβήνει.
• Τάση κάτω από 195 V: το κατάλληλο πράσινο LED σβήνει, και το αριστερό κόκκινο LED ανάβει.
• Τάση πάνω από 253 V: το κατάλληλο πράσινο LED σβήνει, και το δεξί κόκκινο LED ανάβει.
• Λάθος σειρά φάσεων: ανάβει το κάτω αριστερό κόκκινο LED με το σύμβολο περιστροφής φάσης.
• Ασυμμετρία φάσης άνω του 5%: υποδεικνύεται από το κάτω μεσαίο κίτρινο LED με ένδειξη «ASY».
• Βραχυκύκλωμα φάσης: υποδεικνύεται από την κάτω δεξιά κόκκινη λυχνία LED με σύμβολο γωνίας φάσης.

Η μετάδοση των πληροφοριών γίνεται μέσω 12 μικροσκοπικών, πολύχρωμων LED. Το WN-33P διαθέτει γαλβανικά απομονωμένη επαφή (6A 250V AC), η οποία ανοίγει σε περίπτωση οποιασδήποτε ανωμαλίας στο δίκτυο τριών φάσεων, επιτρέποντας τη μεταφορά πληροφοριών για αστοχία εκτός της συσκευής. Οι παράμετροι της συσκευής μπορούν να προσαρμοστούν κατόπιν αιτήματος του πελάτη.

Τεχνικά Στοιχεία:

• Τάση τροφοδοσίας: 3 x 400V AC 50Hz +N
• Σηματοδότηση: 12 LED
• Όρια τάσης: 253V
• Ικανότητα φορτίου εξόδου: 6A 250V AC (αντίσταση)
• Καθυστέρηση απόκρισης: περίπου 5 δευτ
• Κατανάλωση ρεύματος: 1VA
• Ακρίβεια: περίπου 1 Μαΐου
• Υστέρηση: περίπου 10V
• Θερμοκρασία λειτουργίας: -15oC ÷ +40oC
• Λωρίδες ακροδεκτών: 2,5mm2/4mm2
• Περίπτωση για τοποθέτηση σε ράγα 35 mm από αυτοσβενόμενο υλικό
• Διαστάσεις κατοικίας: μία μονάδα (17,5 mm)
• Βαθμός προστασίας: IP 20
• Τύπος τάσης: AC
• Αριθμός ενοτήτων: 1
• Χρώμα αμπαζούρ: Κόκκινο, πράσινο
• Επίπεδο προστασίας: IP20
• Ονομαστική τάση: 400V
