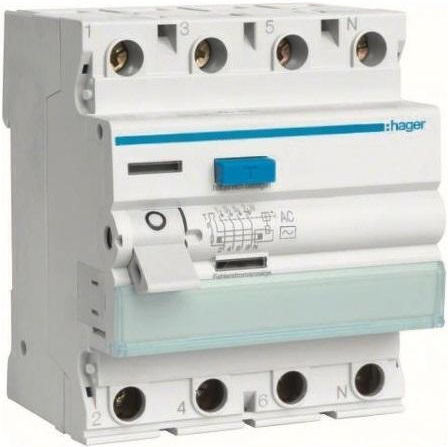

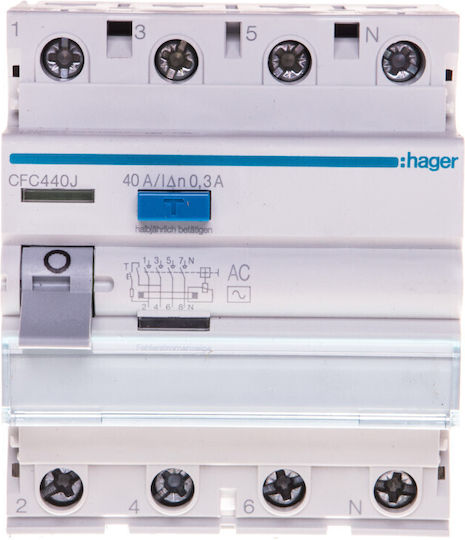

Σχέδιο Τύπος προϊόντος: RCCB VI
Αριθμός πόλων: 4P
Εγκατάσταση: Ράγα DIN
Ηλεκτρικά χαρακτηριστικά
- Ονομαστική τάση λειτουργίας Ue (AC): 230/400V
- Ονομαστική συχνότητα: 50 Hz
- Ονομαστική τάση μόνωσης Ui: 500V
- Ονομαστική τάση αντοχής παλμών Uimp: 4 kV
- Ρεύμα Ονομαστικό υπολειπόμενο ρεύμα dI: 300 mA
- Ονομαστικό ρεύμα εκφόρτισης (σε 8/20µs): 0,25 kA
- Ονομαστική ικανότητα παραγωγής και θραύσης Im: 1,5 kA
- Ονομαστικό ρεύμα βραχυκυκλώματος υπό όρους Inc σύμφωνα με το PN-EN 61008-1: 6 kA
Ρεύμα/Θερμοκρασία
- Ονομαστικό ρεύμα στους -15°C: 40A
- Ονομαστικό ρεύμα στους -20°C: 40A
- Ονομαστικό ρεύμα στους 0°C: 40A
- Ονομαστικό ρεύμα στους 10°C: 40A
- Ονομαστικό ρεύμα στους -10°C: 40A
- Ονομαστικό ρεύμα στους 15°C: 40A
- Ονομαστικό ρεύμα στους 20°C: 40A
- Ονομαστικό ρεύμα στους 25°C: 40A
- Ονομαστικό ρεύμα στους -25°C: 40A
- Ονομαστικό ρεύμα στους 30°C: 40A
- Ονομαστικό ρεύμα στους 35°C: 40A
- Ονομαστικό ρεύμα στους 40°C: 40A
- Ονομαστικό ρεύμα στους 45°C: 40A
- Ονομαστικό ρεύμα στους 5°C: 40A
- Ονομαστικό ρεύμα στους -5°C: 40A
- Ονομαστικό ρεύμα στους 50°C: 40A
- Ονομαστικό ρεύμα στους 55°C: 40A
- Ονομαστικό ρεύμα στους 60°C: 40A
- Ονομαστικό ρεύμα στους 65°C: 40A
- Ονομαστικό ρεύμα στους 70°C: 40A
Εξουσία
- Συνολικές απώλειες ισχύος για ονομαστικό ρεύμα: 8,1 W
- Απώλειες ισχύος ανά πόλο για ονομαστικό ρεύμα: 3,6W
Δραστηριοποίηση
- Σύντομη καθυστέρηση: ΟΧΙ
Ελαστικότητα
- Ηλεκτρική αντοχή (αριθμός κύκλων): 2000
- Μηχανική αντοχή (αριθμός κύκλων): 4000
Διαστάσεις
- Βάθος προϊόντος: 70 χλστ
- Ύψος προϊόντος: 83 χιλιοστά
- Πλάτος προϊόντος: 70 χλστ
Εγκατάσταση / Συναρμολόγηση
- Ροπή σύσφιξης: 2,8 Nm
Σύνδεση
- Διατομή του εύκαμπτου καλωδίου (κορδόνι) στον ακροδέκτη: 16 mm²
- Διατομή του άκαμπτου αγωγού (σύρμα) στον ακροδέκτη: 25 mm²
- Τύπος σύνδεσης: με βίδα
Εξοπλισμός
- Πρόσθετα αξεσουάρ: Ναί
Πρότυπο
- Πρότυπο: EN 61008-1
- Ευρωπαϊκή οδηγία RoHs: σύμφωνος
- Ευρωπαϊκή οδηγία ΑΗΗΕ: Ναί
Ασφάλεια
- Βαθμός προστασίας: IP20
- Τύπος διακόπτη υπολειπόμενου ρεύματος: AC
Όροι Χρήσης
- Βαθμός ρύπανσης σύμφωνα με το IEC 60664 / IEC 60947-2: 2
- Θερμοκρασία αποθήκευσης: -55 έως 70 °C
Ονομασία
- Ομάδα συσκευών: CF{Αριθμός πόλων} 4 . {Rated current [A]} 40 . {Sensitivity} AC . {Προστασία εισόδου [IP]} IP20 . {Ονομαστικό υπολειπόμενο ρεύμα [A]} 0,3
- Είδος
- Διαρροής
- Αριθμός Πόλων
- 4
- Τάση
- 400 V
- Ονομαστική Ένταση
- 40 A
- Ρεύμα Διαρροής
- 300 mA
- με Μετρητή Κατανάλωσης
- Όχι
- με Χρονοδιακόπτη
- Όχι
- Τύπος Ρελέ Διαρροής
- Τύπος AC
