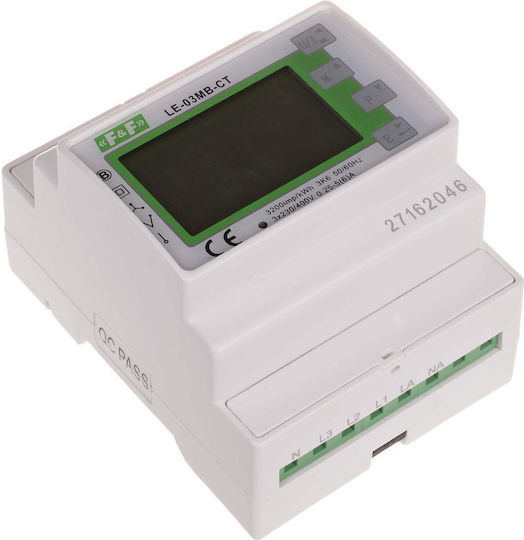

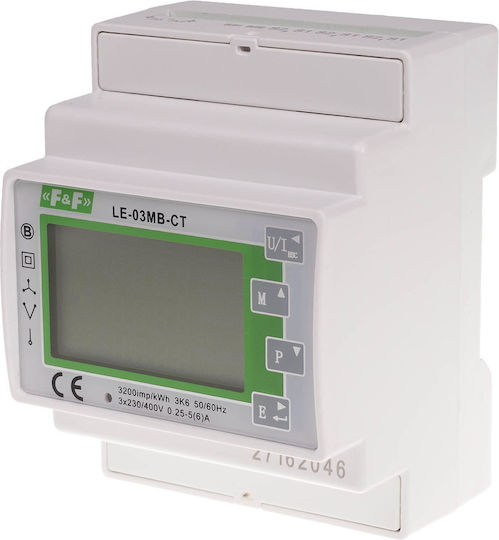

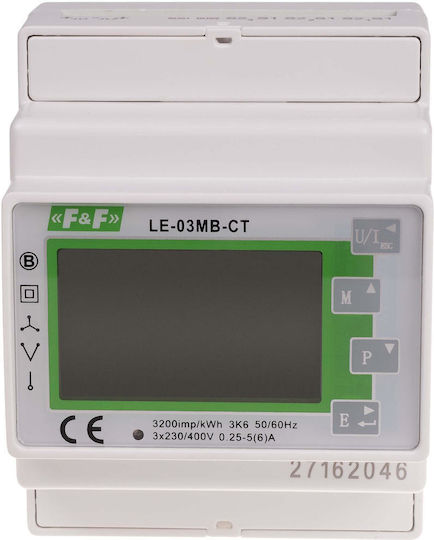

Ο μετρητής LE-03MB-CT είναι στατικός, βαθμονομημένος, μονοφασικός ή τριφασικός μετρητής εναλλασσόμενης ηλεκτρικής ενέργειας, ημι-έμμεσης σύνδεσης, διπλής κατεύθυνσης και 4 τεταρτημορίων. Προορίζεται για ένδειξη και καταγραφή ενέργειας και παραμέτρων του δικτύου, με απομακρυσμένη ανάγνωση μέσω ενσύρματου δικτύου M-Bus. Συνεργάζεται με μετασχηματιστές ρεύματος (CT) με δευτερεύον ρεύμα 1A ή 5A. Η διαμόρφωση πραγματοποιείται από το μενού του μπροστινού πίνακα ή μέσω της θύρας M-Bus.

• Λειτουργίες και μετρούμενες τιμές:
• 3-φασικός, αμφίδρομος (4 τεταρτημόρια)
• Μετασχηματιστές 1A ή 5A
• Ρύθμιση λόγου ρεύματος 1÷9999 και λόγου τάσης 1÷9999
• Ρυθμιζόμενη τάση μέτρησης 100÷500V
• Ένδειξη kWh/kvar (καταναλισκόμενη/επιστρεφόμενη)
• Ένδειξη παραμέτρων δικτύου
• Συμμόρφωση με LVD
• Θύρα/πρωτόκολλο M-Bus
• Έξοδος παλμών SO
• Φωτιζόμενη πολυλειτουργική οθόνη LCD
• Προστασία διαμόρφωσης με κωδικό πρόσβασης
• Ενεργός ενέργεια AE+/AE- [kWh], άεργος ενέργεια RE+/RE- [kvarh]
• Φασικές τάσεις U1, U2, U3 [V] και φασικά ρεύματα I1, I2, I3 [A]
• Συχνότητα F [Hz], ενεργός ισχύς P [W], άεργος ισχύς Q [var], φαινόμενη ισχύς S [VA]
• Συντελεστής ισχύος cosϕ, αρμονικές THD, ζήτηση ισχύος και ρεύματος

• Τεχνικά χαρακτηριστικά:
• Τάση αναφοράς: 3×230/400V+N
• Βασικό ρεύμα*: 0,25÷5A
• Μέγιστο ρεύμα*: 6A
• Ελάχιστο μετρούμενο ρεύμα*: 0,02A
• Μετρούμενη τάση: L-N 100÷289V AC, L-L 173÷500V AC
• Ακρίβεια μέτρησης (σύμφωνα με IEC61036): κλάση 1
• Αντοχή σε υπερφόρτιση: 30×lmax/10ms
• Μόνωση: 4kV/1min, 6kV/1μs
• Εύρος ένδειξης μετρητή: 0÷9999999,99kWh
• Σταθερά μετρητή kWh: 0,01, 0,1, 10, 100 imp/kWh
• Σταθερά μετρητή kvarh: 0,01, 0,1, 10, 100 imp/kvar
• Ένδειξη ανάγνωσης: 2×LED
• Έξοδος παλμών kWh/kvarh: open collector
• Χρόνος παλμού kWh/kvarh: 60, 100, 200 ms
• Θερμοκρασία λειτουργίας: -20÷55°C
• Σύνδεση: βιδωτοί ακροδέκτες 25mm²
• Διαστάσεις: 4,5 μονάδες (76mm)
• Τοποθέτηση: σε ράγα TH-35 mm
• Βαθμός προστασίας: IP51
