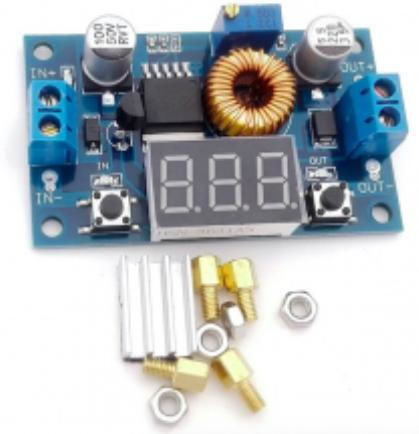

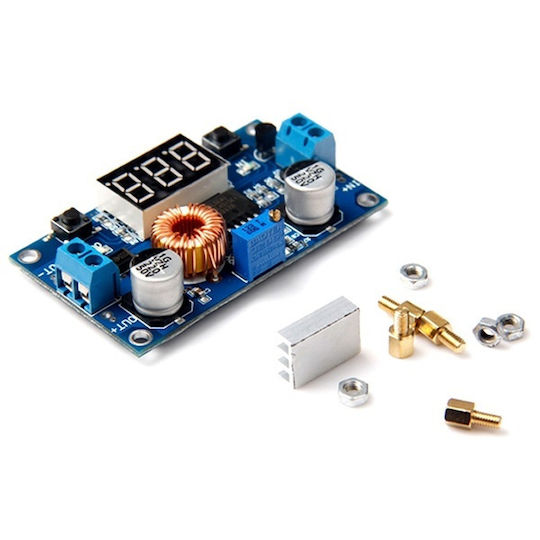

Ο Ρυθμιστής DC-DC Adjustable Step Down Converter Module διαθέτει μεγάλη ισχύ, υψηλή απόδοση και χαμηλό ripple. Περιλαμβάνει ένδειξη ισχύος και ενσωματωμένο βολτόμετρο το οποίο μπορεί να αυτορυθμιστεί. Μπορεί να μετρήσει την τάση εισόδου και εξόδου με ένδειξη και μπορεί επίσης να απενεργοποιηθεί. Η πλακέτα διαθέτει τερματικούς συνδέσμους για εύκολη καλωδίωση.

• Ενσωματωμένη λειτουργία θέρμανσης
• Ενσωματωμένη λειτουργία περιορισμού ρεύματος
• Ενσωματωμένη προστασία από βραχυκύκλωμα

Προδιαγραφές:

• Εύκολα μέχρι 4A 50W, έως 75W με προσθήκη ψύκτρας
• Είσοδος τάσης: 4V ~ 38V (όχι περισσότερο από 38V)
• Έξοδος τάσης: 1.25V ~ 36V (ρυθμιζόμενη)
• Έξοδος ρεύματος: 0A ~ 5A (συνιστάται έως 4.5A)
• Έξοδος ισχύος: συνιστάται χρήση κάτω από 75W (προσθέστε ψύκτρα αν είναι πάνω από 50W)
• Θερμοκρασία λειτουργίας: -40°C ~ +85°C
• Συχνότητα λειτουργίας: 180KHz
• Απόδοση μετατροπής: Έως 96%
• Εύρος βολτόμετρου: 0V ~ 40V
• Σφάλμα βολτόμετρου: ±0.1V (για καλύτερη ακρίβεια, κρατήστε την είσοδο πάνω από 4.5V)
• Κανονισμός φορτίου: S (I) ≤0.8%
• Ρυθμός κανονισμού τάσης: S (u) ≤0.8%
• Ένδειξη ισχύος: Ναι
• Προστασία από βραχυκύκλωμα: Ναι (περιορισμός ρεύματος 8A)
• Προστασία υπερθέρμανσης: Ναι
• Προστασία αντίστροφης πολικότητας εισόδου: Όχι
• Καλωδίωση: IN+/- Είσοδος, OUT+/- Έξοδος
• Μέγεθος: 66 x 39 x 18mm

Μέθοδος ρύθμισης βολτόμετρου:

• Το βολτόμετρο δείχνει την έξοδο, πατήστε και κρατήστε το δεξί κουμπί για 2 δευτερόλεπτα και αφήστε το.
• Φωτίστε το κουμπί στα δεξιά για προσθήκη ή μείωση μονάδας τάσης.
• Μετά την ρύθμιση, πατήστε και κρατήστε το δεξί κουμπί για 2 δευτερόλεπτα για έξοδο από τη ρύθμιση.

Ο Ρυθμιστής DC-DC χρησιμοποιείται σε εφαρμογές όπου η είσοδος είναι μεγαλύτερη από την έξοδο, όπως σε μπαταρίες, ρυθμιζόμενα τροφοδοτικά, LCD Monitors και τηλεοράσεις LCD.
