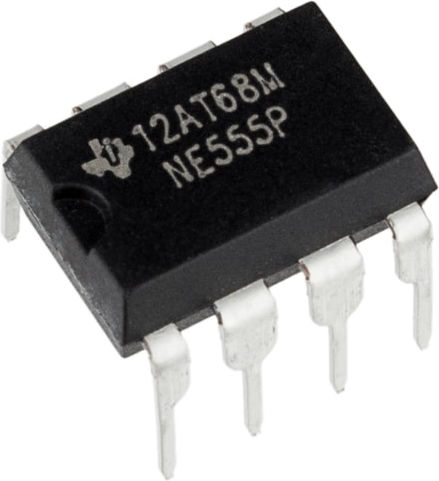

Το NE555P είναι μια συσκευή ακριβείας χρονισμού ικανή να παράγει ακριβείς καθυστερήσεις χρόνου ή ταλαντώσεις. Στη λειτουργία καθυστέρησης χρόνου ή μονοσταθερού λειτουργεί, το χρονικό διάστημα ελέγχεται από ένα μόνο εξωτερικό δίκτυο αντίστασης και χωρητικότητας. Στη λειτουργία αστάθειας, η συχνότητα και ο κύκλος εργασιών μπορούν να ελέγχονται ανεξάρτητα με δύο εξωτερικές αντιστάσεις και ένα μόνο εξωτερικό πυκνωτή.

Τα επίπεδα κατωφλίου και σκανδάλης είναι κανονικά τα δύο τρίτα και το ένα τρίτο αντίστοιχα του VCC. Αυτά τα επίπεδα μπορούν να τροποποιηθούν μέσω της υποδοχής ελέγχου τάσης. Όταν η είσοδος σκανδάλης πέσει κάτω από το επίπεδο σκανδάλης, το flip-flop ρυθμίζεται και η έξοδος γίνεται υψηλή. Αν η είσοδος σκανδάλης είναι πάνω από το επίπεδο σκανδάλης και η είσοδος κατωφλίου είναι πάνω από το επίπεδο κατωφλίου, το flip-flop επαναρυθμίζεται και η έξοδος είναι χαμηλή. Η είσοδος επαναφοράς (RESET) μπορεί να παρακάμψει όλες τις άλλες εισόδους και μπορεί να χρησιμοποιηθεί για την έναρξη ενός νέου κύκλου χρονισμού. Όταν η RESET γίνει χαμηλή, το flip-flop επαναρυθμίζεται και η έξοδος γίνεται χαμηλή. Όταν η έξοδος είναι χαμηλή, παρέχεται μια διαδρομή χαμηλής αντίστασης μεταξύ της αποφόρτισης (DISCH) και της γείωσης.

Η κυκλωματική διάταξη εξόδου είναι ικανή να χύει ή να προμηθεύει ρεύμα έως 200 mA. Η λειτουργία είναι καθορισμένη για τροφοδοσίες από 5 V έως 15 V. Με τροφοδοσία 5 V, τα επίπεδα εξόδου είναι συμβατά με τις εισόδους TTL.

• Χρονισμός Από Μικροδευτερόλεπτα έως Ώρες
• Αστάθεια ή Μονοσταθερή Λειτουργία
• Ρυθμιζόμενος Κύκλος Εργασίας
• Έξοδος Συμβατή με TTL που Μπορεί να Χύσει ή να Προμηθεύσει Έως 200 mA
• Συμμόρφωση με MIL-PRF-38535 για Όλες τις Παραμέτρους που Δοκιμάζονται εκτός αν σημειωθεί αλλιώς
