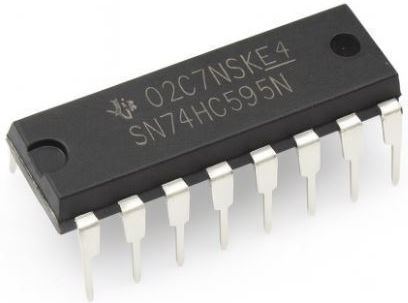

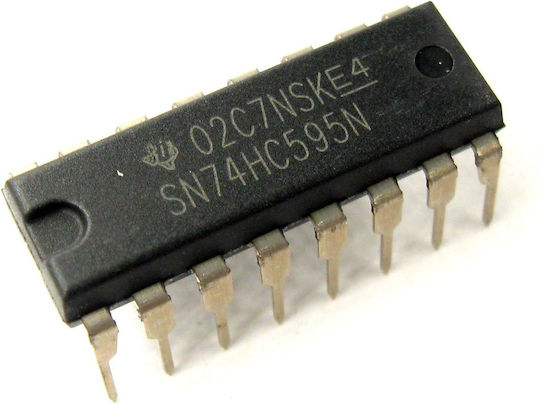

Το SN74HC595 είναι ένα από τα πιο χρήσιμα και δημοφιλή ολοκληρωμένα shift‑registers: μετατρέπει σειριακά δεδομένα σε παράλληλα και παρέχει 8 επιπλέον ψηφιακές εξόδους χρησιμοποιώντας μόνο 3 pin από τον μικροελεγκτή. Είναι ιδανικό για Arduino, ESP32, Raspberry Pi και γενικά για επεκτάσεις εξόδων σε DIY και επαγγελματικές εφαρμογές.

Τι είναι το SN74HC595

Ένα 8‑bit Serial‑In / Parallel‑Out (SIPO) shift register με 3‑state outputs. Ανήκει στη σειρά 74HC (High‑Speed CMOS) της Texas Instruments.

Κύρια Χαρακτηριστικά:

• 8 bit έξοδοι (Q0–Q7)
• DIP 16
• Σειριακή είσοδος (SER)
• Δύο ρολόγια:
  • SRCLK: φορτώνει το shift register
  • RCLK: μεταφέρει τα δεδομένα στο output register
• Output Enable (OE): βάζει τις εξόδους σε high‑impedance
• SRCLR: καθαρισμός shift register
• Τάση λειτουργίας: 2V – 6V
• Ρεύμα εξόδου: περίπου ±6–7.8 mA ανά pin (όχι για απευθείας οδήγηση ισχυρών φορτίων)
• Συχνότητα ρολογιού: έως 24 MHz (ανάλογα με Vcc)
• Χαμηλή κατανάλωση: ~80 μA max

Πώς λειτουργεί:

Στέλνεις σειριακά τα 8 bit στο SER με παλμούς στο SRCLK. Τα δεδομένα αποθηκεύονται προσωρινά στο shift register. Με έναν παλμό στο RCLK, τα 8 bit "περνάνε" στις εξόδους Q0–Q7. Με το OE μπορεί να απενεργοποιηθούν όλες οι έξοδοι (tri‑state). Με το SRCLR μπορεί να μηδενιστεί το shift register.

Ιδανικό για:

• LED bars, LED matrices
• Οδήγηση πολλών 7‑segment displays
• Ρελέ, τρανζίστορ, MOSFET drivers
• Keyboards, multiplexing
• Οποιαδήποτε εφαρμογή χρειάζεται πολλές ψηφιακές εξόδους
