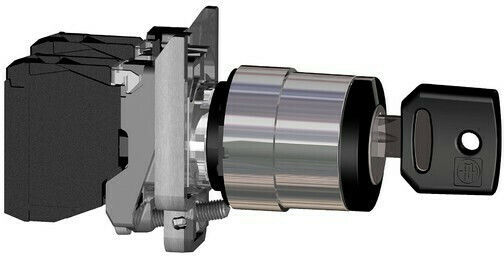

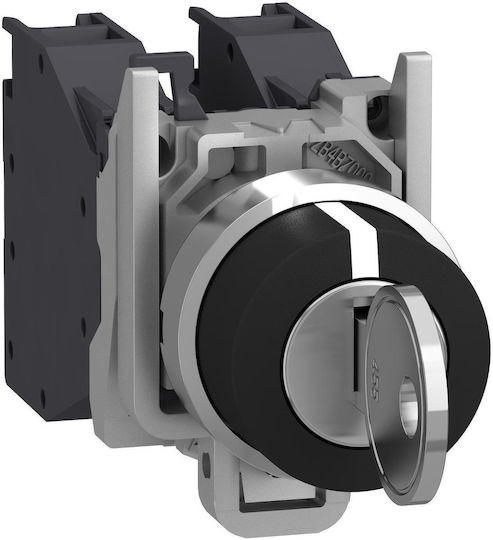

Ο διακόπτης Schneider Electric Harmony XB4 είναι διακόπτης με κλειδί και τρεις θέσεις, στις -45°, 0° και +45°, χωρίς επαναφορά. Έχει στρογγυλή κεφαλή, μεταλλική επιχρωμιωμένη πρόσοψη και στεφάνη στερέωσης από Zamak. Η κλειδαριά είναι τύπου Ronis 455, με δυνατότητα αφαίρεσης του κλειδιού στην κεντρική θέση.

Ο διακόπτης έχει δύο επαφές NO, ελεύθερη λειτουργία επαφών και βιδωτούς ακροδέκτες. Η διάμετρος τοποθέτησης είναι 22 mm και η μηχανική αντοχή φτάνει τους 1.000.000 κύκλους.

• Τύπος: Με κλειδί
• Χρώμα: Μαύρο
• Θέσεις: 3
• Γωνία θέσεων: ±45°
• Επαφές: 2 NO
• Τύπος ακροδεκτών: Βιδωτοί
• Διατομή καλωδίου: 1 × 0,22 mm² χωρίς ακροδέκτη καλωδίου
• Διάμετρος τοποθέτησης: 22 mm
• Υλικό πρόσοψης: Επιχρωμιωμένο μέταλλο
• Υλικό στεφάνης στερέωσης: Zamak
• Κλειδαριά: Ronis 455
• Θέση αφαίρεσης κλειδιού: Κεντρική
• Περιγραφή ακροδεκτών ISO: n°1 (23-24)NO(13-14)NO
• Ονομαστική τάση μόνωσης (Ui): 600 V
• Ονομαστικό ρεύμα (Ith): 10 A
• Ονομαστική αντοχή σε κρουστική τάση (Uimp): 6 kV
• Ονομαστικά λειτουργικά ρεύματα (Ie): 3 A στα 240 V AC-15 A600, 6 A στα 120 V AC-15 A600, 0,1 A στα 600 V DC-13 Q600, 0,27 A στα 250 V DC-13 Q600, 0,55 A στα 125 V DC-13 Q600, 1,2 A στα 600 V AC-15 A600
• Υλικό επαφών: Κράμα αργύρου (Ag/Ni)
• Προστασία βραχυκυκλώματος: Ασφάλεια 10 A τύπου gG
• Βαθμός ρύπανσης: 3
• Βαθμός προστασίας: IP69/IP67/IP66, IP69K, NEMA 13, NEMA 4X
• Αντοχή σε κρούσεις: IK06
• Επικάλυψη προστασίας: TH
• Ροπή: 0,14 N·m χωρίς αλλαγή ηλεκτρικής κατάστασης
• Ροπή σύσφιξης: 0,8–1,2 N·m
• Θερμοκρασία αποθήκευσης και λειτουργίας: -40 έως 70 °C
• Αντοχή σε κραδασμούς: 5 gn (f = 2–500 Hz)
• Αντοχή σε κρούσεις: 30 gn (18 ms) και 50 gn (11 ms)
• Πρότυπα: CSA C22.2 Nr 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C 4520, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-4
• Πιστοποιήσεις: RINA, UL, BV, LROS (Lloyds register of shipping), DNVGL, CSA
• Ύψος: 47 mm
• Πλάτος: 30 mm
• Βάθος: 86 mm
• Βάρος: 0,127 kg
